Câble NAYRY 6/1 kV (AL/PVC/SWA/PVC)

Câble NAYRY 6/1 kV (AL/PVC/SWA/PVC)

  • 1 Pôles
  • 2 Pôles
  • 3 Pôles
  • 4 Pôles
  • 5 Pôles
  • 3+1 Pôles
  • 4+1 Pôles
  • 3+2 Pôles
    • Retour
    Commentaires

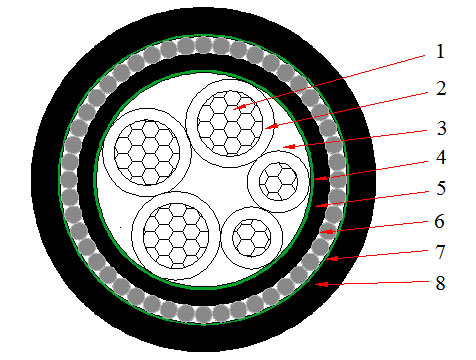

    Conducteur en aluminium 0.6/1kV-3+2 pôles isolé PVC, STA, Câble d’alimentation avec gaine en PVC
    Zone de section nominale Epaisseur d’isolation Epaisseur de ruban d’acier non magnétique Epaisseur de gaine Diamètre extérieur approx. Poids Approx.

    		 Conducteur de résistance Max D.C（20℃） Capacité de transport de courant
    mm2 mm mm mm mm kg/km Ω/km En Air (A) A Terre (A)
    3X4+2X2.5 1.0/0.8 1.25 1.8 19.8 681 7.41/12.1 20 28
    3X6+2X4 1.0/1.0 1.25 1.8 21.6 794 4.61/7.41 27 36
    3X10+2X6 1.0/1.0 1.6 1.8 24.8 1103 3.08/4.61 35 46
    3X16+2X10 1.0/1.0 1.6 1.8 28 1357 1.91/3.08 46 60
    3X25+2X16 1.2/1.0 1.6 1.8 31.9 1709 1.2/1.91 61 77
    3X35+2X16 1.2/1.0 1.6 1.9 33.1 1859 0.868/1.91 74 91
    3X50+2X25 1.4/1.2 2 2.1 39.5 2752 0.641/1.2 91 112
    3X70+2X35 1.4/1.4 2 2.3 42.8 3156 0.443/0.868 116 137
    3X95+2X50 1.6/1.4 2.5 2.5 49.5 4381 0.32/0.641 144 165
    3X120+2X70 1.6/1.4 2.5 2.6 54.2 5138 0.253/0.443 168 186
    3X150+2X70 1.8/1.4 2.5 2.7 57.5 5711 0.206/0.443 189 210
    3X185+2X95 2.0/1.6 2.5 2.9 63.8 6872 0.164/0.32 221 238
    3X240+2X120 2.2/1.6 2.5 3.1 70.1 8158 0.125/0.253 263 277
    3X300+2X150 2.4/1.8 3.15 3.4 78 10462 0.1/0.206 305 312
