Câble NAYRY 6/1 kV (AL/PVC/SWA/PVC)

Câble NAYRY 6/1 kV (AL/PVC/SWA/PVC)

  • 1 Pôles
  • 2 Pôles
  • 3 Pôles
  • 4 Pôles
  • 5 Pôles
  • 3+1 Pôles
  • 4+1 Pôles
  • 3+2 Pôles
    • Retour
    Commentaires

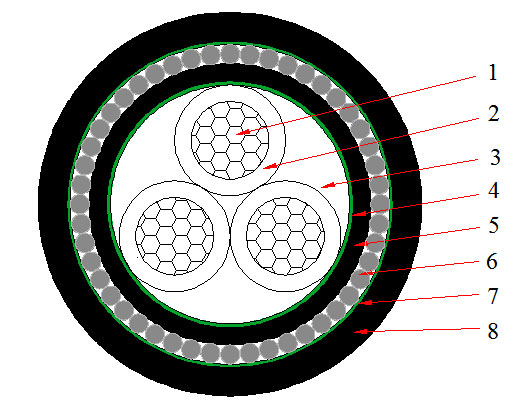

    Conducteur en aluminium 0.6/1kV-3 pôles isolé PVC, STA, Câble d’alimentation avec gaine en PVC
    Zone de section nominale Epaisseur d’isolation Epaisseur de ruban d’acier non magnétique Epaisseur de gaine Diamètre extérieur approx. Poids Approx.

    		 Conducteur de résistance Max D.C（20℃） Capacité de transport de courant
    mm2 mm mm mm mm kg/km Ω/km En Air (A) A Terre (A)
    3X2.5 0.8 0.8 1.8 15.7 386 12.1 15 22
    3X4 1 1.25 1.8 18.4 593 7.41 20 28
    3X6 1 1.25 1.8 19.6 666 4.61 27 36
    3X10 1 1.25 1.8 22.2 833 3.08 35 46
    3X16 1 1.6 1.8 25.3 1143 1.91 46 60
    3X25 1.2 1.6 1.8 28.9 1435 1.2 61 77
    3X35 1.2 1.6 1.8 30.4 1615 0.868 74 91
    3X50 1.4 2 1.9 35.2 2205 0.641 91 112
    3X70 1.4 2 2.1 39.3 2689 0.443 116 137
    3X95 1.6 2 2.2 44.1 3297 0.32 144 165
    3X120 1.6 2 2.3 48.4 4185 0.253 168 186
    3X150 1.8 2.5 2.5 53.2 4959 0.206 189 210
    3X185 2 2.5 2.7 57.8 5714 0.164 221 238
    3X240 2.2 2.5 2.9 64.4 6943 0.125 263 277
    3X300 2.4 2.5 3.1 70.2 8077 0.1 305 312
